パレットフィートとネスティングプラグは何に使用されますか?

パレットフットとネスティングプラグ は、主にシート パレットとフラットデッキ パレットで使用される 2 つの相補的なプラスチック コンポーネントで、次の 2 つの異なる、しかし関連する問題を解決します。 パレットの脚は、フォークリフトとパレットジャッキの進入に必要な地上高を確保します。 、一方 ネストプラグにより、脚が取り付けられた空のパレットをコンパクトに積み重ねることができます 保管と返品の物流に。これらを組み合わせることで、食品加工、医薬品、自動車部品の供給、小売流通で広く使用されている、軽量で衛生的でスペース効率の高いパレット システムが実現します。

パレット脚がなければ、フラットシートパレットはフォークが入る隙間もなく床に直接置かれるため、機械的な取り扱いが不可能になります。ネストプラグがないと、脚が取り付けられたパレットを効率的に積み重ねることができません。これは、1 つのパレットの脚が連動せずに下のパレットのデッキに位置し、倉庫の垂直スペースが大幅に無駄になるためです。最新のパレット システムを指定または操作する人にとって、両方のコンポーネントとそれらがどのように連携するかを理解することは不可欠です。

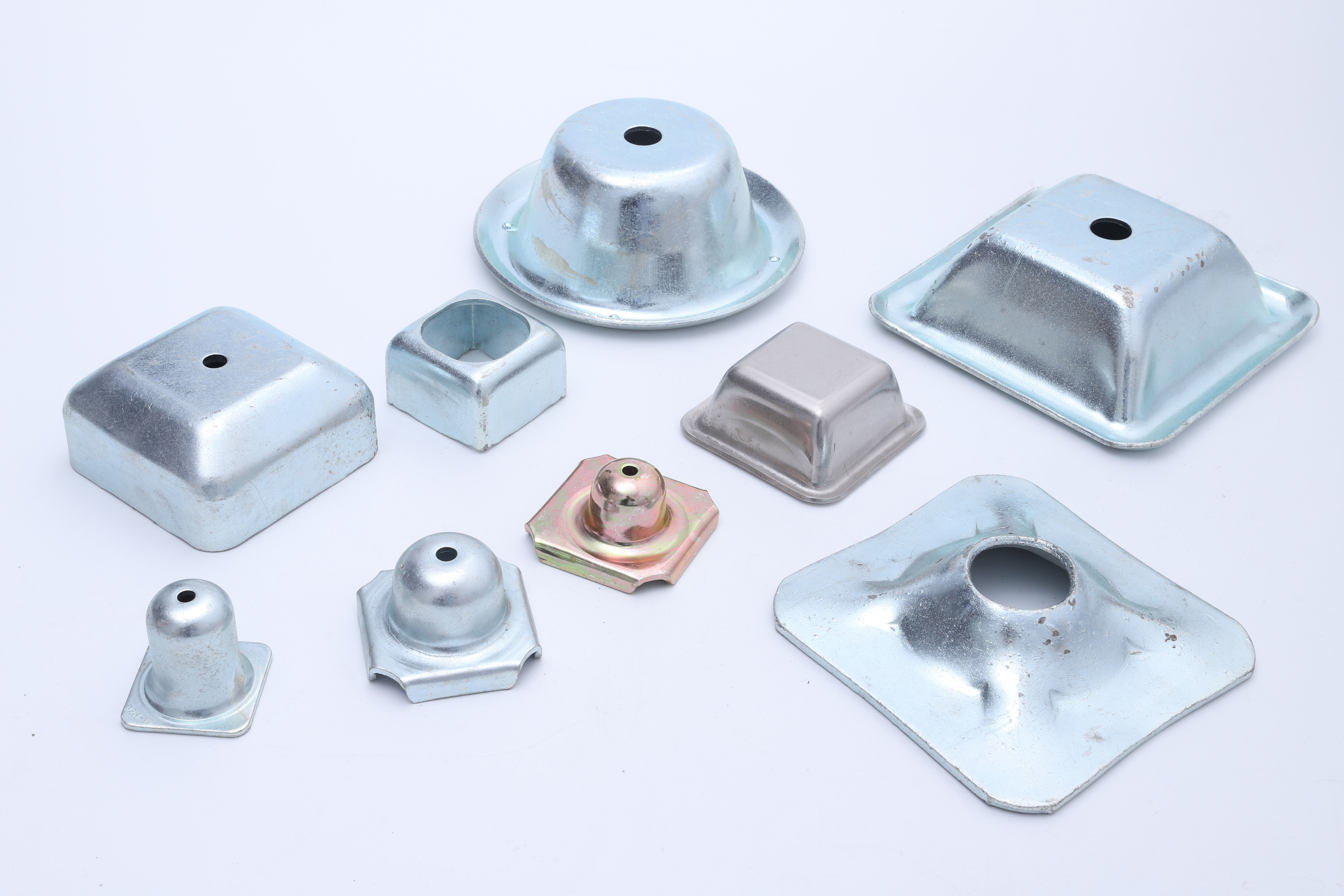

パレットフィートとは何ですか?またその仕組みは何ですか?

パレット脚 (パレット脚またはパレット サポートとも呼ばれる) は、シート パレットまたは平らなプラスチック パレット デッキの隅 (場合によっては中央) にある事前に形成された開口部に適合する成形プラスチック インサートです。挿入されると、パレットの表面から下に突き出て、デッキが地面から浮き上がり、フォークリフトのタインやパレットジャッキのフォークが下に滑り込んで積荷に係合できる隙間ができます。

標準寸法とフォーククリアランス

パレットフィートは、さまざまなハンドリング機器の入力要件に合わせてさまざまな高さが用意されています。最も一般的な高さは次のとおりです。

• 75mm (3インチ) — ほとんどの市場の手動パレット ジャッキに適した最小高さ。標準的なパレットジャッキのホイールとフォークの厚さに十分なフォーククリアランスを提供します
• 100mm (4インチ) — 最も広く使用されている高さ。カウンターバランスフォークリフトとパレットジャッキの両方と互換性があり、快適なフォークエントリーマージンを提供します
• 150mm (6インチ) — パレットジャッキの車輪が平らでない床の上を通過する必要がある場合や、無人搬送車（AGV）システムが追加のセンサークリアランスを必要とする場合など、追加のクリアランスが必要な場合に使用されます。

パレットの脚は通常、高密度ポリエチレン (HDPE) またはポリプロピレン (PP) で作られており、どちらも優れた耐衝撃性、耐薬品性、および食品接触規制への準拠を備えています。脚はパレットの開口部にカチッとはまるか押し込まれ、ほとんどのシステムで工具を使わずに掃除や交換のために取り外しできるように設計されています。

耐荷重と構造上の役割

パレットの脚は単なるスペーサーではなく、荷重を支える構造要素です。脚は、比較的小さな接触面積でパレットとその積荷の全重量を床に伝達します。つまり、脚は、動的および静的な荷重条件下でひび割れや変形を生じることなく荷重を分散するように設計されている必要があります。高品質のパレットフィートは以下の点で評価されています 4 フィート 1 セットあたり 1,000 kg ～ 2,000 kg の静荷重 、動的 (輸送中) 評価は一般に低くなります。 500kg～1,000kg - フォークリフト輸送や車両輸送中に発生する衝撃や振動負荷によるもの。

パレットの脚の内部形状 (通常は中実ではなくリブまたは格子) は、材料単位あたりの剛性を最大化するように設計されており、必要な耐荷重を維持しながらコンポーネントの軽量化を維持します。同等の容量の固体プラスチック製の脚は大幅に重くなり、製造コストも高くなります。

ネストプラグとは何ですか?なぜ必要ですか?

ネスティング プラグ (スタッキング プラグまたはアンチネスティング プラグとも呼ばれます) は、パレット フットの開口部 (フットが下から占有するのと同じ穴) の上部に嵌合し、パレット デッキの表面より上に突き出す二次的なプラスチック インサートです。その目的は、真上に積み重ねられたパレットの脚を受け取り、積み重ねが安定し、上部のパレットが単に下のパレットのデッキ表面に置かれないように、上部のパレットの脚をガイドして位置決めすることです。

ネストのメカニズムの説明

脚付きの空のパレットをネスティング プラグなしで積み重ねると、上部パレットの脚が下部パレットの平らなデッキの上に置かれます。これは、スタック内の各パレットがスタック全体の高さにフット全体の高さ (例: 100 mm) を追加することを意味します。 100 mm フィートのパレットを 10 個積み重ねると、およそ 高さ1,100mm (パレットの高さ 1 つと、それぞれ 100 mm の追加の足の高さ 9 つ)。

ネスティング プラグを取り付けると、上部パレットの脚が下部パレットのデッキの上に突き出たプラグ レセプタクルに配置されます。上部パレットの脚は、下部パレットの開口ゾーンに効果的に沈み込み、積み重ねられた各パレットによって追加される高さの増分を約 25～40mm 足全体の高さの代わりに。ネストプラグを備えた 10 個のパレットの同じスタックは、 高さ500～600mm —スタック高さが 50% 近く削減され、保管スペースの節約と空のパレットを返却する際の輸送効率の向上に直接つながります。

ネストプラグの安定性の利点

スペース効率を超えて、ネストプラグによりスタックの安定性が向上します。脚がプラグ レセプタクルに配置されると、積み重ねられたパレットは互いに対して確実に配置されます。プラグ内の脚の機械的な係合に打ち勝つことなく横方向にスライドすることはできません。これにより、空のパレットの取り扱いおよび輸送中にスタックが崩壊するリスクが軽減されます。これは、15 ～ 20 個の空のパレットのスタックをフォークリフトで移動する場合に重要な安全上の考慮事項となります。

業界全体にわたる主要なアプリケーション

パレット フィートとネスティング プラグの組み合わせにより、シート パレット システムは、従来のブロック パレットやストリンガー パレットでは限界があるさまざまな要求の厳しい産業環境で実用的になります。

食品加工とコールドチェーン

食品加工施設では、取り外し可能な脚とネスティング プラグを備えた平らなプラスチック パレットが主流です。これは、その滑らかなクローズドデッキ表面には、衛生上の重要な要件である細菌の温床となる隙間がないためです。脚とプラグも同様に洗浄可能です。取り外し可能なので、パレットデッキから取り出し、業務用食器洗浄機で別々に洗浄し、再度取り付けることができます。 HACCP や BRC などの食品安全基準に準拠するには、パレット システムを含むすべての製品接触面にこのレベルの洗浄性が必要です。

冷蔵保管では、プラスチック部品は以下の温度でも機械的特性を維持します。 -30℃ 湿気を吸収して凍結し、破片が飛散したり、非常に低い温度で製品を汚染したりする可能性がある木製パレットとは異なります。

医薬品およびヘルスケアの物流

GMP (適正製造基準) 環境では、粒子、破片、汚染物質が落ちず、清浄度が検証できるパレットが必要です。脚とネスティングプラグを備えたプラスチックパレットシステムは、これらの要件を満たします。脚とプラグは取り外し可能であるため、損傷が発生した場合でもコンポーネントを個別に交換できるため、パレット全体を交換するコストを回避できます。

自動車部品と製造

自動車サプライチェーンは、正確に位置決めされた脚を備えたカスタムサイズのシートパレットを使用して、JIT (ジャストインタイム) 製造プロセスを通過するコンポーネントの安定した再現可能な積載位置を作成します。プラスチック パレット フットの一貫した形状により、自動ハンドリング システム (コンベア、AGV、ロボット ピック ステーション) が、手動で調整することなく、既知の反復可能な位置で積載されたパレットと接続できるようになります。

小売流通と電子商取引のフルフィルメント

大量の物流センターでは、プラグを取り付けた空のパレットをコンパクトにネスティングすることでメリットが得られ、空のパレットの保管と返却に必要な床面積とトレーラーのスペースが削減されます。を扱うオペレーションでは、 1 日に数百回のパレット移動 ネスティング プラグによって空のパレットのスタック高さが 40 ～ 50% 削減されるため、有意義な倉庫の床面積が解放され、空のパレットの返却に必要なトレーラーの積載数が削減されます。

パレットフットとネスティングプラグの役割と仕様の比較

材料とコンプライアンスの考慮事項

パレットの脚とネスティング プラグの材料仕様は、単に性能を考慮するだけではありません。規制された業界では、文書化して検証可能にする必要があるコンプライアンス要件です。

食品との接触に関するコンプライアンス

食品加工で使用する場合、パレットの脚とネスティング プラグは、食品との接触に関する規制に準拠したポリマーから製造する必要があります。欧州連合では、これは以下の遵守を意味します。 EU 規則 No. 10/2011 食品と接触するプラスチック素材に。米国では、 FDA 21 CFR ポリマーの種類に関連した情報が必要です。サプライヤーは、使用される各材料の適合宣言 (DoC) 文書を提供できる必要があります。

耐薬品性

HDPE と PP はどちらも、アルカリ性洗剤、中濃度の酸、希次亜塩素酸塩溶液などの消毒剤を含む幅広い洗浄用化学薬品に対して優れた耐性を示します。ただし、一部の特殊な洗浄剤、特に高濃度の溶剤や酸化剤は、時間の経過とともにこれらのポリマーを劣化させたり脆化させたりする可能性があります。オペレーターは、パレットフットの材質仕様を決定する前に、施設で使用される特定の洗浄剤の化学的適合性を確認する必要があります。

動作管理のための色分け

パレットフットとネスティングプラグ 運用管理をサポートするために、特定の色で提供されることがよくあります。カラーコーディングの一般的な用途は次のとおりです。

• ゾーン分離 — 衛生管理エリア間のパレットの相互汚染を防ぐために、原材料、生産、完成品ゾーンで使用される足に異なる色が割り当てられています。
• 耐荷重の確認 — 脚の定格高さまたは耐荷重を色で示し、高負荷用途でコンポーネントが誤って使用されるリスクを軽減します
• アレルゲンまたは製品の分離 — アレルゲンを含む製品を扱う食品施設では、色分けされたパレットコンポーネントが物理的分離プロトコルの強化に役立ちます
• コンポーネントの可視性 — 明るい色の脚とプラグは、洗浄および再取り付けのプロセス中に見つけやすくなり、洗浄後の再組み立てエラーのリスクを軽減します。

運用ワークフロー: フィートとプラグの併用方法

実際には、パレットが動作サイクル中に移動するにつれて、パレットの脚とネスティング プラグが交換されます。このワークフローを理解すると、両方のコンポーネントが必要な理由と、システム全体がどのように機能するかが明確になります。

1. 積み込みと発送 — パレットの脚がパレットの開口部に挿入されます。ネストプラグ（取り付けられている場合）は取り外して保管します。積み込まれたパレットは、その下にフォークの隙間を設けて脚の上に置き、フォークリフトやパレットジャッキの取り扱いに備えます。
2. 倉庫内での移動とラッキング — 脚付きパレットは、荷役装置に乗って倉庫内を移動し、ラックまたは床に置かれ、保管期間中は荷物を保持します。
3. お客様への配送 — 積み込まれたパレットが輸送され、納品されます。顧客の敷地内で、商品はパレットから降ろされます。
4. 返却準備 — 空のパレットでは脚が取り外され、その場所にネスティング プラグが挿入されます (または、システムがそのように設計されている場合は、脚は残されたまま、パレットは脚からプラグにネストされます)。空のパレットはコンパクトに積み上げて返却します。
5. 返品の輸送と保管 — ネストされた空のパレットにより、トレーラーや倉庫の占有スペースが大幅に減り、返品の物流コストが削減されます。
6. クリーニングと再稼働 — 返送されたパレット、脚、プラグは洗浄され、損傷がないか検査され、次の出荷サイクルに向けて再組み立てされます。

このサイクルは、両方のコンポーネントが効率的なパレット管理システムに不可欠であることを示しています。システムの効率と衛生上の利点を最大限に実現するには、どちらもオプションではありません。

適切なパレット フィートとネスティング プラグの選択

パレット フィートとネスティング プラグを正しく仕様するには、いくつかのパラメータを動作環境と取り扱い装置に適合させる必要があります。主な選択基準は次のとおりです。

足の高さとフォークの挿入要件

施設内で使用されているパレットジャッキやフォークリフトのフォークの太さや車輪の高さを測定します。パレットの脚の高さは、フォークまたはホイールの最大高さを安全マージンを持って超える必要があります (通常は少なくとも)。 20～30mmのクリアランス 搬入時にパレットの下を通過する必要がある最も高いコンポーネントの上。短すぎる脚を指定すると、フォークがパレットデッキに入る際に汚れてしまい、損傷や取り扱いが困難になる可能性があります。

定格荷重

選択した脚の静的および動的定格荷重は、安全マージンを含め、予想されるパレットの最大荷重を超える必要があります。ほとんどのサプライヤーは、静的 (固定保管)、動的 (フォークリフト輸送)、およびラッキング (フォーク タインを介した集中点荷重) 条件の定格荷重データを提供しています。この 3 つすべてを、意図した使用例に照らして検証する必要があります。

絞りの互換性

パレットの脚とネスティング プラグは、特定のパレットの開口部の寸法とプロファイルに合わせて設計されています。普遍的な標準はありません。あるパレット システムのフィートが別のメーカーのパレットの開口部に必ずしも適合するとは限りません。コンポーネントを大量に注文する前に、使用する特定のパレットデッキとの寸法互換性を必ず確認してください。

温度範囲

選択したポリマーの動作温度範囲を確認してください。標準の HDPE および PP フィートは、約 -30℃ to 60°C 、ほとんどの冷蔵保管および常温流通アプリケーションをカバーします。高温用途 (洗浄後のエリアや加熱された生産ゾーンなど) では、特殊な材料が必要となる場合があります。

よくある問題とその回避方法

パレット フィートとネスティング プラグ システムは、正しく指定され維持されていれば信頼性がありますが、重要な要素が見落とされていると、いくつかの一般的な運用上の問題が発生する可能性があります。

• 過負荷による足のひび割れ — 定格荷重容量を超えることが原因で発生します。通常、軽量に指定されたシステムに重い製品を載せた場合に発生します。より高い定格荷重の脚にアップグレードするか、追加の脚の位置に荷重を再分散することで解決します。
• 足が開口部にしっかりと保持されていない — 足が磨耗したり、時間の経過とともにパレットの開口部が変形したりして、圧入のかみ合いが低下したときに発生します。定期的に脚と開口部を検査してください。取り扱い中に足が脱落するのを防ぐために、摩耗したコンポーネントはすぐに交換してください。
• 作業中にネスティングプラグが紛失した — 積み込みのために取り外したプラグは、頻繁に置き忘れられます。プラグがパレットに取り付けられていない場合は、プラグの定義された保管場所を実装し、定期的なパレット プール監査にプラグの在庫を含め​​ます。
• 化学物質への曝露による脆化 — HDPE または PP と互換性のない洗浄剤を使用すると、表面にひび割れが発生し、最終的には構造破壊が発生します。特に施設の洗浄プロトコルが変更された場合は、洗浄化学物質の適合性を毎年監査します。
• 不適切な足の高さがフォークの汚れを引き起こす — 最も一般的には、施設が足元の高さ要件を再評価せずに荷役装置を変更した場合（たとえば、より大きな車輪を備えた新しいパレット ジャッキ モデルの導入）に発生します。ハンドリング機器が変更されるたびに、脚の高さの仕様を確認してください。
