パレットの脚とネスティングプラグはどのように積み重ね可能性を向上させますか?

パレットフットとネスティングプラグ スタッキング性を向上させる 積み重ねられたパレット間に正確な機械的インターロックを作成します これにより、横方向のずれが防止され、追加の各パレットの垂直方向の増分が制御され、定義された接触点全体に圧縮荷重が均等に分散されます。その結果、構造的に安定し、スペース効率が高く、安全に取り扱うことができるスタッキング システムが実現します。この品質は、これらのコンポーネントを備えていないフラットシート パレットだけでは確実に達成することができません。

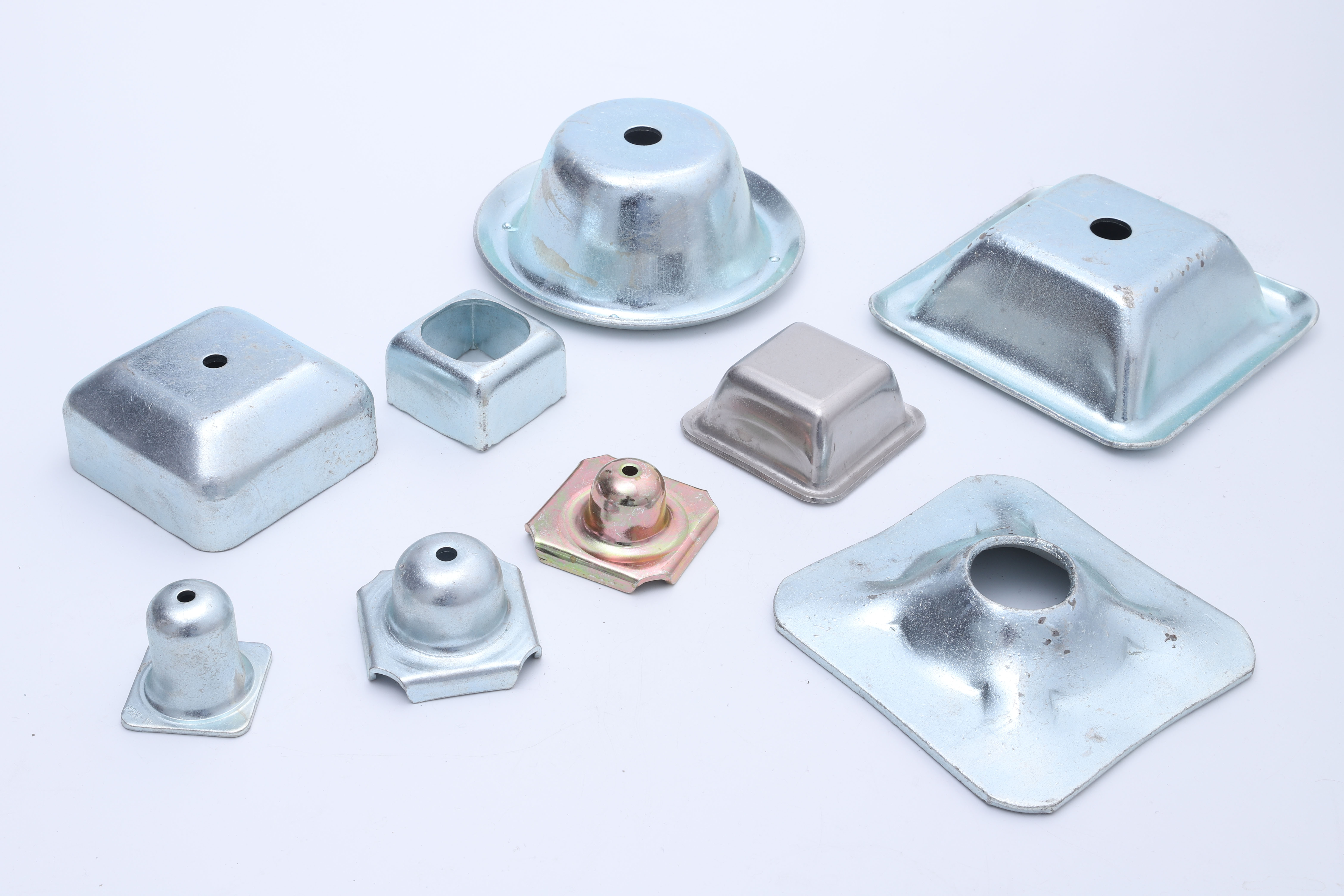

で 寧波大盛金属製品有限公司 では、精密な金属スタンピング、深絞り、溶接プロセスを通じてパレットフットとネスティングプラグを製造しています。これらのコンポーネントの製造に当社が直接関与することで、寸法精度と材料品質が実際のスタッカビリティ性能にどのように影響するかを詳細に理解することができます。次の記事では、これら 2 つのコンポーネントがどのように連携してパレットの積み上げを信頼性の低い手動作業から、制御され、反復可能で測定可能な作業に変えるかについてあらゆる側面を検証します。

ネスティング プラグがパレットを位置合わせしてロックする仕組み

パレットの脚とネスティング プラグの積み重ね性を向上させる基本的なメカニズムは、プラグと脚の係合です。空のパレットを別のパレットの上に置くと、上のパレットの下側から突き出ている入れ子プラグが、下のパレットの足の上部にある開いた空洞に下がります。この係合は 3 つのことを同時に行います。つまり、上部パレットを下部パレットと正確に水平に整列させて配置し、上部パレットが下部パレットにどれだけ下降できるかを制限し (ネスティング増分を制御)、スタックがずれたり傾いたりする横方向の力に抵抗します。

ネストプラグがないと、積み重ねられたパレットは相互に機械的に接続されません。位置を保つために重力と摩擦に完全に依存しています。滑らかな倉庫の床、フォークリフトの取り扱い中、または移動中の車両では、摩擦だけではずれを防ぐのに不十分です。コンポーネントが連結されていない 10 枚のパレットの積み重ねは、適度な横方向の加速度で横方向に数センチメートルずれる可能性があり、積み重ねたものが倒れたり、単体で持ち上げるのが危険になったりするほどです。

プラグのジオメトリとそのスタック精度への影響

ネスティング プラグの形状 (テーパー角度、外径、肉厚、高さ) によって、上部パレットが下部パレットに対してどの程度正確に装着されるか、また係合したスタック内でどのくらい横方向の遊びが存在するかが決まります。入口テーパーが大きいプラグ（通常は 抜き勾配 3° ～ 7° ) 配置が完全に中心にない場合でも、パレットを所定の位置にガイドします。一方、係合のベースでのより緊密な嵌合により、自動ハンドリング システムに必要な正確な位置合わせが可能になります。精密にスタンプされたプラグは、厳しい寸法公差に従って製造されており、 位置再現性±1mm以内 — ロボットシステムや無人搬送車で扱われるパレットに不可欠です。

ネストの増分の制御: 実際にどのくらいのスペースが節約されるか

パレットの脚とネスティング プラグによって積み重ね可能性を向上させる最も定量的な方法の 1 つは、制御された予測可能なネスティングの増分 (連続するパレットごとに積み重ねに追加される垂直高さ) を可能にすることです。この増分は、パレット フットの全高さと、その内部にネスティング プラグが係合する深さとの差によって決まります。

適切に設計されたネスト システムでは、通常、次のネスト増分が達成されます。 1パレットあたり30～60mm 。比較すると、全高約 145 mm の従来の木製ブロック パレットは、ユニットを追加するたびにスタックに 145 mm が追加されます。これは、入れ子機能がまったくないためです。スペース節約の効果は劇的です。

表が示すように、より多くのパレットを積み重ねるほど、スペース節約の利点が増大します。これは、底部パレットの固定ベースの高さが、積み重ねられた総高さの割合が小さくなるためです。 50 パレットの場合、40 mm 刻みのネスト可能なシステムは、 スペースの 30% これは、倉庫に保管できる空のパレットの数、返送トラックに積み込める空のパレットの数、およびパレット プールの効率的な管理に直接影響する変革です。

正確なネスト増分制御が重要な理由

一貫したネスティング増分制御は、パレット フィートとネスティング プラグが正確な寸法仕様に従って製造されている場合にのみ可能です。コンポーネントが不十分な品質管理で生産されている場合のように、パレット群全体で脚の高さが数ミリメートル異なる場合、ネスティングの増分は予測できなくなります。一部のパレットは意図したよりも深くネストされており、パレットデッキが下の積載パレット上の商品に接触して損傷する可能性があります。プラグが足の空洞に適切に係合しない場合、まったく巣を作らないものもあります。フリート内のすべてのコンポーネントにわたる寸法の一貫性は、信頼性の高い積み重ね可能性の基礎です。

積み重ね時の荷重分散と構造安定性

積み重ね可能性は、パレットがどれだけコンパクトに収まるかということだけではなく、商品と積み重ねたときにパレットがどれだけ安全かつ安定して荷重に耐えられるかということでもあります。パレットの脚は、積み重ねられたパレット間および床に圧縮力が伝達される場所を正確に定義することにより、この点で中心的な役割を果たします。積載されたパレットを運ぶ複数のパレットスタックでは、上部の各パレットの脚は、その荷重を下のパレットの構造要素に直接伝達する必要があります。脚の間のデッキ表面ではなく、ほとんどのパレット設計では上から圧縮荷重を運ぶように設計されていません。

正確に配置された脚により、 荷重伝達は正しいポイントで行われます すべてのスタッキング構成で。脚が一貫してパレットの角と端に配置されている場合、製造公差が管理された適切に設計されたシステムにある場合、積載されたスタックの各レベルは、その下の脚によって形成される構造柱によって支えられます。この柱状の荷重経路は機械的に効率的であり、荷重が支持されていない領域に移動するときに発生するパレットデッキの曲がりやたわみを防ぎます。

スタック崩壊の防止におけるネスティング プラグの役割

積み込まれたパレットの積み重ねが、角を曲がる車両、急減速するフォークリフト、倉庫内の地震活動などによる水平方向の力を受けると、積み重ねたパレットが傾き、転倒する可能性があります。パレットの脚に積極的に係合する入れ子プラグは、隣接するパレット間のせん断コネクタとして機能することで、この傾向に抵抗します。プラグがフットキャビティの内壁に接触すると、横方向の力が 2 つのコンポーネント間の圧縮および引張相互作用に変換され、パレットが相互にスライドするのではなく、エネルギーが消散します。

単一のプラグフット係合によって得られるせん断抵抗は、両方のコンポーネントの壁の厚さ、係合の深さ、および各部品の材料特性によって異なります。スチール製フットキャビティに嵌合するプレススチール製プラグは、プラスチック製フット内のプラスチック製プラグよりも大幅に優れたせん断抵抗を提供します。これは、不完全な路面で積み重ねられたパレットをトラックで長距離輸送する作業では重要な考慮事項です。

フットの高さの均一性がスタックの水平性にどのように影響するか

パレットの積み重ねは、それを支える足と同じ高さでしかありません。 1 つのパレット上の 4 つ以上のフィートの高さが、たとえ数ミリメートルでも異なる場合、パレットデッキはその下のパレット上で水平に設置されません。この傾きは、スタック内にパレットが追加されるたびに累積します。パレットごとの 2 mm の高さの変動は、 20mmスリム これは、パレットを 10 枚重ねた状態で積み重ねると、一番上のパレットが目に見えて不安定になり、フォークリフトでユニットとして持ち上げるのが危険になる可能性があります。

パレット全体での脚の高さの均一性を制御するには、通常、厳しい高さ公差でコンポーネントを製造できる製造プロセスが必要です。 ±0.5mm以上 精密用途向け。で 寧波大盛金属製品有限公司 当社の深絞り加工とスタンピング加工は、一貫した材料の流れと成形深さを維持する工具を使用して行われ、生産工程で生産されるすべての脚が必要な公差内で指定された高さを満たしていることを保証します。この一貫性は、ライン終了検査のみに依存するのではなく、工程内の品質チェックによって検証されます。

足の形状とそのレベルコンタクトへの影響

高さだけでなく、足のベース接触面の平坦度と直角度もスタックの水平度に影響します。ベースが歪んでいたり平らではない足は、安定した均一な接地を行うのではなく、その下の表面で揺れてしまいます。荷重がかかった状態でのこの揺動動作により、接触領域の端に応力が集中し、摩耗が促進され、時間の経過とともに足が変形する危険性が高まります。接触面の平坦度を規定の範囲内に制御する金型で精密に成形された金属製の脚は、すべての脚が安定して座り、ベース領域全体に均一に荷重を伝達できるようにすることで、この問題を解消します。

異なるパレットフット構成にわたる積み重ね性能

すべてのパレットフット構成が同じ積み重ね性能を実現できるわけではありません。フィートの数、その配置パターン、個々の形状、およびパレットごとに係合するネスティング プラグの数はすべて、実際の動作条件下でシステムがどのように動作するかに影響します。一般的な構成間のトレードオフを理解すると、特定のアプリケーションに適切な設計を指定するのに役立ちます。

9 点構成は、パレットごとに連動するプラグフットの係合数を最大化し、最大数の接触点に荷重を分散し、フット間のデッキのたわみを最小限に抑えるため、全体的に最高の積み重ね性を実現します。ただし、より多くの脚材をスタッキング ギャップに収容する必要があるため、4 コーナー システムよりもネスティングの増分がわずかに高くなります。特定の操作に対する最適な構成は、負荷容量の要件、ネスティング効率の目標、および荷役装置の寸法制約の間のバランスによって決まります。

材料の選択とそれが長期にわたるスタッキングパフォーマンスに及ぼす影響

パレットの脚とネスティング プラグによる積み重ね性の向上は、コンポーネントが繰り返しの荷重サイクル下でも形状を維持する材料で製造されている場合にのみ、パレットの耐用年数にわたって持続します。材料の劣化 (クリープ、疲労亀裂、腐食、熱変形) により、フットとプラグの寸法特性が変化し、積み重ね可能性を左右する連結精度が徐々に損なわれます。

• プレス鋼製脚 持続的な圧縮荷重下でもクリープなしで形状を維持し、破損することなく衝撃に耐え、-40 °C ～ 300 °C の温度範囲にわたって一貫した性能を発揮します。数百回の荷重サイクルにわたる寸法安定性は、一般的なフット素材の中で最高です。
• ステンレス製の足 プレスされた炭素鋼と同じ機械的安定性を備え、湿った環境、食品グレード、または化学環境における耐食性が追加されています。これらは、洗浄サイクルを繰り返してもパレットの積み重ね性を維持する必要がある場合に推奨される選択肢です。
• 高密度ポリエチレン (HDPE) フィート 軽荷重から中荷重に対して適切な積み重ね性を提供しますが、持続的な圧縮応力下、特に高温ではクリープが発生しやすいです。時間の経過とともに、負荷がかかったスタックにより HDPE フィートが永久に圧縮され、フィートの高さが減少し、ネスティングの増分が変化する可能性があります。
• ポリプロピレン製の足 HDPE よりも軽量で低コストですが、耐衝撃性が低下し、氷点下の温度では脆性破壊が起こりやすくなります。コールドチェーン環境では、パレットの落下や乱暴な取り扱いの際に発生する衝撃荷重によってポリプロピレンの脚に亀裂が入り、連動機能が完全に失われる可能性があります。
• アルミニウム合金製の足 軽量で優れた寸法安定性と耐食性を兼ね備えているため、航空貨物や高頻度の手動取り扱い作業など、パレットの重量が重要な制約となる用途に適しています。

スタッカビリティを長期間にわたって確実に維持する必要がある操作向け 100パレット以上のサイクル 、プレス製またはステンレス製の脚が最も信頼できる選択です。クリープ、衝撃、温度変化に対する耐性により、製造時に確立された寸法精度がコンポーネントの耐用年数全体にわたって確実に維持されます。

自動倉庫環境におけるスタッカビリティ

手動で操作される倉庫では、作業員がパレットの位置を変更することで、スタックの少量の位置ずれを修正できます。ロボットスタッカー、無人搬送車 (AGV)、コンベア供給型自動保管・取り出しシステム (AS/RS) が人間の介入なしにパレットを処理する自動化環境では、修正メカニズムはありません。パレットが指定された寸法エンベロープ内に収まらないと、ジャム、センサー障害、またはシステム停止が発生し、作業全体が停止します。

自動化物流事業者が指定するのはこのためです。 パレットの脚とネスティングプラグの公差が非常に厳しい — 多くの場合、手動取り扱いアプリケーションで使用される標準公差よりも厳しいです。自動化システムの一般的な要件には次のものがあります。

1. 足の高さの許容差: 単一パレット上のすべての脚およびフリート内のすべてのパレットにわたって±0.5 mm。
2. ネスティングプラグ径許容差： ±0.3 mm により、一貫した嵌合深さと横方向の変位に対する耐性が保証されます。
3. 足の位置の許容差: ロボットのピック ポイントとセンサーの検出ゾーンに合わせて、パレット デッキ上の指定された位置から ±1 mm。
4. スタック高さの再現性: AS/RS システムがサイクル間で再調整することなくフォークを正確に位置決めできるように、ネストされたスタックの合計高さはパレットごとに ±2 mm 以内で予測可能である必要があります。
5. 横方向の変位抵抗: 入れ子のスタックは、上部パレットがその下のパレットに対して 2 mm を超えて移動することなく、少なくとも 200 N の横方向の変位力に耐える必要があります。

大規模な生産工程全体にわたってこれらの仕様を一貫して達成するには、高精度の製造能力が必要です。 寧波大盛金属製品有限公司 私たちが生産するすべてのコンポーネントにそれをもたらします。当社のスタンピングおよび深絞り工具は、各顧客の仕様の寸法要件に合わせて設計および維持されており、当社の品質検証プロセスにより、当社の施設から出荷されるすべてのコンポーネントが、自動化された物流環境の厳しい要件を含む、意図された用途に必要な公差を満たしていることが確認されます。

ネスティング プラグの設計がスタッキング解除の容易さにどのように影響するか

積み重ね性の向上は、個々のパレットが必要なときにスタックを簡単かつ確実に分離できる場合にのみ実際に役立ちます。ネスティング プラグが非常にしっかりと係合しているため、外すのに過剰な力が必要になると、操作上の問題が発生します。つまり、スタッキング解除にかかる時間が長くなり、分離中にパレットが損傷するリスクが高まり、自動デスタッカーがパレット デッキを損傷することなく必要な持ち上げ力を生成することが困難になります。

優れたパフォーマンスのネスティング プラグの設計は、次の 3 つの競合する要件のバランスをとります。

• 横方向のずれに耐える十分な係合 輸送および取り扱い中に受ける力の下では、通常 15 ～ 25 mm の最小かみ合い深さが必要です。
• プラグとフット内壁の間のクリアランスを制御 — 拘束せずにスムーズな係合と係合解除を可能にするのに十分な、用途に応じて通常 0.5 ～ 2 mm の半径方向クリアランス。
• プラグ外部の抜き勾配 — わずかなテーパー (3° ～ 7°) により、スタッキング中にプラグをフット キャビティに導き、深いキャビティ内の平行壁プラグで発生する可能性のある吸引効果を発生させることなく、きれいな取り外しを容易にします。

このバランスを適切に保つには、思慮深い設計と正確な製造の両方が必要です。一貫性のない肉厚や真円でない断面で形成されたプラグは、ある方向では結合し、別の方向では緩く嵌合するなど、予測できない動作をします。精密にスタンプされ深絞りされたプラグは、制御された成形パラメーターを使用して一定の厚さのシートメタルから製造され、このばらつきを排除し、フリート内のすべてのパレットで同じ係合および係合解除動作を実現します。

パレットフリート管理に対するスタッキングの影響

積み重ね可能性の向上は、パレットスタックの物理的な寸法に影響を与えるだけでなく、サプライチェーン全体にわたるパレットフリート管理の効率に直接的かつ測定可能な効果をもたらします。空のパレットをよりコンパクトかつ安定して積み重ねることができる作業は、パレットの保管、計数、輸送、または回収が必要な物流サイクルのあらゆる時点で利点をもたらします。

発送拠点と受取拠点の保管能力

で dispatch docks, distribution centers, and manufacturing facilities, empty pallets awaiting loading occupy floor space that could otherwise be used for productive storage. A nestable pallet system that reduces stack height by 65～70% 従来のパレットと比較して、同じ床面積で 3 ～ 4 倍の空のパレットを保持できます。これにより、パレットの補充作業の頻度と、個別に保管されている多数のユニットの管理に関連する労力が直接削減されます。

返品の貨物効率

空のパレットをサプライチェーンに戻す返品物流は、パレットの量に直接対応するコストセンターです。内寸高さ2,700mmの標準トレーラーで収容可能 従来のパレットを 18 枚、それぞれ 145 mm で積み重ね 。 40 mm 刻みのネスト可能なシステムと 150 mm のベース高さを使用すると、同じトレーラーで荷物を運ぶことができます。 約64パレット 同じ垂直方向のスペースで、荷重は 3 倍以上になります。この往復輸送の削減により、積載効率の向上に正比例して、燃料費、ドライバーの労働時間、二酸化炭素排出量が削減されます。

パレットサイクルあたりのハンドリング作業の削減

ネスト可能なスタックは構造的に安定しており、個々のパレットがずれてしまう危険がなく単一のユニットとして取り扱うことができるため、フォークリフトのオペレーターは 1 台のリフトで大量の空のパレットを移動できます。 20 個の入れ子式パレットの安定したスタックを 1 つのユニットとして移動できます。連結されていない従来の 20 個のパレットでは、複数回の個別の移動または特殊な機器の使用が必要になります。この個別の取り扱い作業の削減により、労働時間、フォークリフトの磨耗、取り扱いに関連した事故のリスクが軽減されます。

最適な積み重ね性を実現するために定義すべき主な仕様

新しいパレット フィートとネスティング プラグを指定する操作、または既存のコンポーネントの積み重ね性能を評価する操作では、次のパラメータを定義および検証することが最も重要です。

1. ターゲットのネスト増分: 利用可能な保管スペースと輸送スペース、および各スタックで予想されるパレットの数に基づいて、ネストされたパレットごとに許容される最大垂直高さの追加を定義します。
2. 足の高さと許容差: 適切なフォークリフト進入クリアランス (最小 95 mm) を提供するために必要な公称脚の高さと、単一パレット上のすべての脚にわたる最大許容高さの変動 (精密用途の場合は通常 ±0.5 mm) を指定します。
3. プラグの嵌合深さ: 必要な横方向の変位抵抗を提供するために、ネスティング プラグがフット キャビティに係合しなければならない深さを定義し、手動または自動のデスタッキングで許容できる離脱力とのバランスをとります。
4. プラグからフットまでのラジアル隙間: ネスティング プラグの外壁とフット キャビティの内壁の間のクリアランスを指定し、位置ロックの堅さに対する係合の容易さのバランスをとります。
5. 横方向の変位抵抗: 対象の車両タイプでの輸送中に発生する動的力に基づいて、入れ子のスタックがずれないように抵抗しなければならない最小の横方向の力を定義します。
6. 材質と表面処理： 負荷要件、温度範囲、腐食への曝露、およびコンポーネントが寸法仕様を維持する必要があるサイクル数に基づいて、フットとプラグの材質を選択します。
7. 構成と数: 構成比較データを開始基準として使用し、パレットの耐荷重要件とネスティング増分目標に基づいて、フィートの数と配置パターンを決定します。

で 寧波大盛金属製品有限公司 では、当社の経験豊富なエンジニアリング チームが仕様段階から製造、納品までお客様と協力し、スタッカビリティ パフォーマンスを制御するすべてのパラメータが正しく定義され、確実に達成されるようにします。最適な材料の選択、金型の設計から完成部品の製造、寸法適合性の確認に至るまで、当社は高品質のパレットフットとネスティングプラグに必要な技術的専門知識と製造精度を提供します。
