金属曲げ部品の一般的な欠陥と解決策は何ですか?

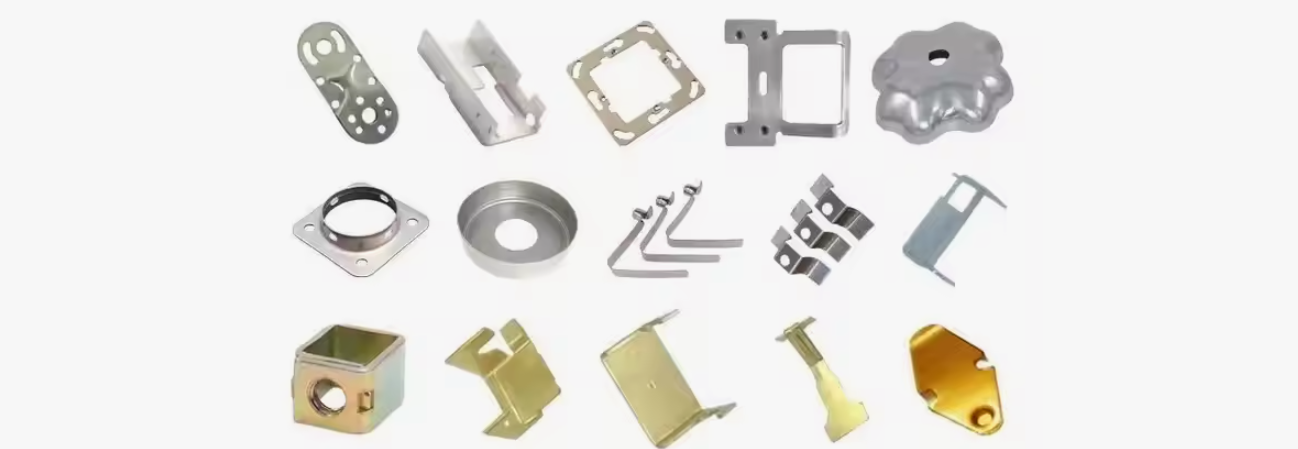

金属曲げ部品 自動車、航空宇宙、建設、エレクトロニクスなどのさまざまな業界で広く使用されています。  これらは、製造プロセス中に機械的に曲げることにより、特定の形状と機能に形成されます。しかし、実際の生産では、金属曲げ部品には品質、性能、寿命に影響を与えるさまざまな欠陥が発生することがよくあります。この記事では、金属曲げ部品の一般的な欠陥を紹介し、メーカーが生産効率と部品の品質を向上させるのに役立つ対応する解決策を提案します。

1. 曲げ割れ
欠陥の原因:
材料の選択が適切でない場合：金属材料の延性が悪かったり、硬すぎたりすると、曲げ加工時に割れが発生しやすくなります。
曲げ角度が小さすぎる: 曲げプロセス中に、角度または曲げ半径が小さいと、材料に過度の内部応力が発生しやすくなり、亀裂が発生する可能性があります。
不均一な応力分布: 曲げ加工中の応力分布が不均一な場合、一部の部分で応力が材料の耐荷重能力を超え、局所的な亀裂が発生する可能性があります。

解決策:
適切な材料を選択する: 部品の設計要件に基づいて、延性が高く、硬度が低い材料を選択し、脆性金属の使用を避けます。
曲げ半径の最適化：曲げ半径を大きくしたり、曲げ角度を調整することで、材料内部の応力集中を軽減し、割れを防止します。
予熱処理: 一部のより硬い金属材料の場合、適切な予熱処理により延性が向上し、亀裂のリスクが軽減されます。

2. 表面のシワ
欠陥の原因:
過度な曲げ：大きな角度で曲げる場合、特に薄板金属では金属表面にしわが発生しやすくなります。
不均一な圧力分布: 曲げプロセス中に加えられる圧力が不均一であると、局所的な領域の表面にしわが発生する可能性もあります。
材料表面の欠陥：金属表面に欠陥や傷があると、曲げによりシワが発生しやすくなります。

解決策:
曲げパラメータを調整する: 過度の曲げを避け、曲げ角度と半径が適切であることを確認します。圧力が均等にかかるように、適切な曲げ機械や工具を使用してください。
肉厚化プロセスの採用: 薄いシートメタルの場合、曲げ加工中に局所的な伸びによって発生するシワを軽減するために、製造前に肉厚化プロセスを採用できます。表面処理: 材料の表面処理方法を最適化することで、表面欠陥が減少し、しわのリスクが軽減されます。

3. 曲げと反り
欠陥の原因:
不均一な加熱: 加熱プロセス中に金属の温度分布が不均一であると、曲げ後に部品が反る可能性があります。
曲げ中の不均一な応力: 曲げ中に金属に加わる外力の不均一な分布も、曲げ後の反りを引き起こす可能性があります。
不均一な材料の厚さ: 金属シートの厚さが不均一である場合、厚い部分は曲げの際に大きな応力を受けやすくなり、反りの原因となります。

解決策:
均一な加熱: 局所的な過熱または過冷却による変形を避けるために、加熱プロセス中の金属材料の温度分布が均一であることを確認します。
最適化された応力設計: 曲げプロセスを改善することで、曲げ中、特に多点曲げの際に均一な応力を確保し、過度の局所的な応力を回避します。
曲げ後の反り修正：曲げた後、逆曲げや矯正機を使用するなどの修正工程で修正することができます。

4. 寸法偏差
欠陥の原因:
装置の精度が不十分: 曲げ装置の精度が不十分であったり、調整が不適切であったりすると、曲げ部品の寸法に誤差が生じやすくなります。
金型の摩耗: 使用中の金型の摩耗は部品の精度に影響を及ぼし、要件を満たさない寸法が発生します。
材料の弾性回復: 金属、特に高強度鋼には曲げ後にある程度の弾性回復があり、曲げ角度や寸法に誤差が生じる場合があります。

解決策:
定期的な機器の校正: 曲げ機器の精度を保証するために、曲げ機器を定期的に検査および校正するようにしてください。
高精度の金型を使用する: 金型の設計と製造では、摩耗による部品の寸法の偏差を避けるために金型の高精度を確保します。
弾性回復の推定: 設計段階で金属の弾性回復効果を考慮し、さまざまな材料の回復係数に基づいて適切な寸法補正を行います。

5. 表面の傷やへこみ
欠陥の原因:
不適切な操作: 不正確な金型の位置合わせや不安定なクランプなど、曲げ加工中に不適切な操作を行うと、金属表面に傷やへこみが発生する可能性があります。
過度の衝撃力: 曲げ加工中に過度の衝撃力や不安定な動作が発生すると、部品の表面に凹みが発生する可能性があります。異物の有無：作業台、工具、金型などの表面に油汚れや金属の削り粉、その他の異物が付着していると、曲げ加工時に金属表面に傷がつきやすくなります。

解決策:
プロセスパラメータの最適化: 曲げ圧力と速度を調整して、表面損傷を引き起こす可能性のある過度の衝撃力を回避します。
動作環境の清浄化: 部品や金型の表面に汚染物質が付着していないことを確認するために、機器と作業環境を清潔に保ちます。
操作訓練の強化：操作中に傷やへこみが発生しないように、オペレーターに訓練を実施します。

6. 金属疲労と亀裂
欠陥の原因:
過度の曲げ: 繰り返し曲げ、特に繰り返し曲げサイクルを繰り返すと、金属材料に金属疲労が発生し、亀裂が発生する可能性があります。
過度の引き伸ばし：曲げ加工中に金属の一部が過度に引き伸ばされると、微小亀裂の形成につながり、最終的に亀裂が発生する可能性があります。

解決策:
過度の曲げを避ける: 設計段階で、金属の許容曲げ制限を超えないよう、曲げ角度と半径が適切であることを確認してください。
適切な材料の選択：繰り返し曲げが必要な部品には、耐疲労性に優れた金属材料を選択してください。
後処理を実行する: 曲げられた金属部品を熱処理または表面硬化して、耐疲労性と耐久性を向上させることができます。

金属曲げ部品は製造過程でさまざまな欠陥が発生する可能性があります。これらの欠陥は部品の機能や品質に影響を与えるだけでなく、製品の廃棄や生産効率の低下につながる可能性があります。材料の合理的な選択、プロセス設計の最適化、装置の精度の向上、運転管理の強化により、これらの欠陥を効果的に回避または削減できます。
